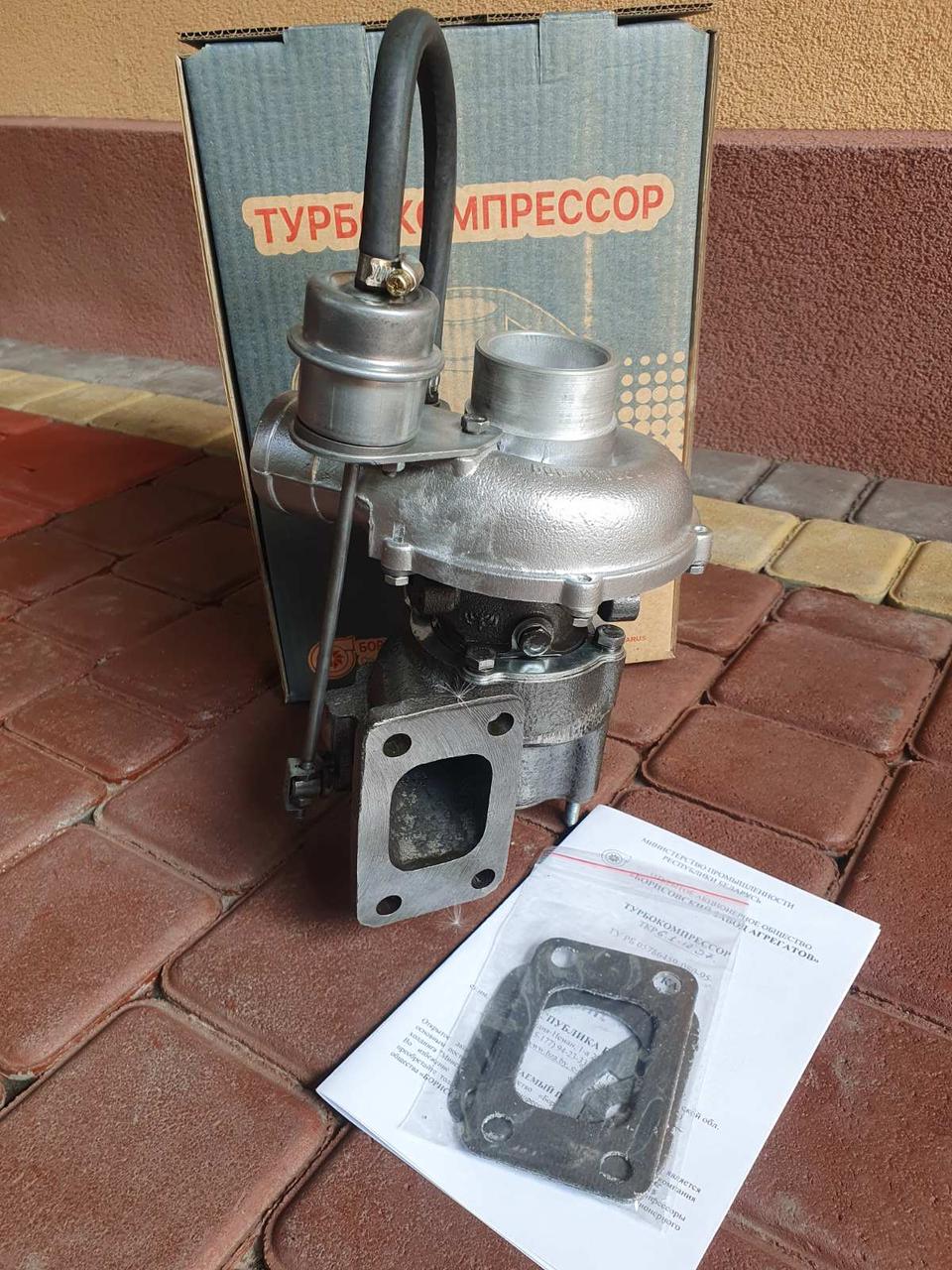

Турбокомпресор ТКР 6.1-12.07 \ ЗІЛ \ Д-245.9Е2 ЄВРО-2

Турбіна ТКР 6.1-12.07 встановлюється на дизельний двигун Д-245.9Е2 (Евро-2) та його модифікації.

Турбокомпресор із кутом розвороту корпусу компресора (α°=205)

та турбіни (β°=110) призначений для встановлення на вантажні автомобілі ЗІЛ.

ЗІЛ (зі шпильками)

Аналог БЗА ТКР 6.1-12.07, 6.1-11.07,

CZ Strakonice С14-196-01,

Турботехніки ТКР 60-14-06.

Регульований турбокомпресор з перепуском газу має всі якісні

характеристиками свого попередника та забезпечує відмінну роботу двигуна

із екологічними вимогами ЄВРО-2.

Ступінь підвищення тиску, макс. 3,0

Витрата повітря через компресор, кг/с 0,22

Температура газів перед турбіною, макс., З 700

Робочий діапазон оборотів ротора, 1/хв 60000…140000

Тиск оливи на вході, МРа 0,3…0,7

Мінімальний тиск оливи на вході, МРа 0,17

Подача турбокомпресора, кг/с 0,15±0,001

Діаметр колеса компресора, мм 61

Діаметр колеса турбіни, мм 61

Частота обертання валу ротора, об/хв 126000

ККД компресора, не менше 0,72

ККД турбіни, не менше 0,71

Габаритні розміри 224*227*160 мм

Маса, кг 8,4

Турбокомпресор ТКР-12-07 призначений для підвищення потужності та ефективності дизельних двигунів, що встановлюються на транспортні засоби, такі як автомобілі МАЗ, ЗІЛ, «Урал», КрАЗ, а також автобуси ЛАЗ з двигунами ЯМЗ та рядним ТНВД. Пристрій має низку технічних характеристик, які забезпечують його високу продуктивність.

Технічні характеристики турбокомпресора

Діаметр колеса компресора — 102 мм на вході та 68,3 мм на виході, таке конструктивне рішення дозволяє ефективно стискати повітря, тим самим підвищуючи потужність двигуна. Колесо турбіни має зовнішній діаметр 96,5 мм та вихідний діаметр 86,6 мм, що забезпечує оптимальне використання енергії вихлопних газів для приводу компресора.

Максимальна частота обертання валу ротора досягає 50 000 оборотів за хвилину, що сприяє швидкій реакції двигуна. Пристрій має максимальний рівень підвищення тиску 1,8, що дозволяє значно збільшити потужність двигуна без підвищення витрати палива.

Продуктивність турбокомпресора варіюється в межах від 0,25 до 0,35 кг/сек. Завдяки цьому турбокомпресор активно використовується на двигунах середньої потужності, забезпечуючи стабільну роботу у будь-яких режимах. Допустима температура газів перед турбіною досягає 650 °C, що є показником високої термостійкості та здатності працювати у важких умовах.
