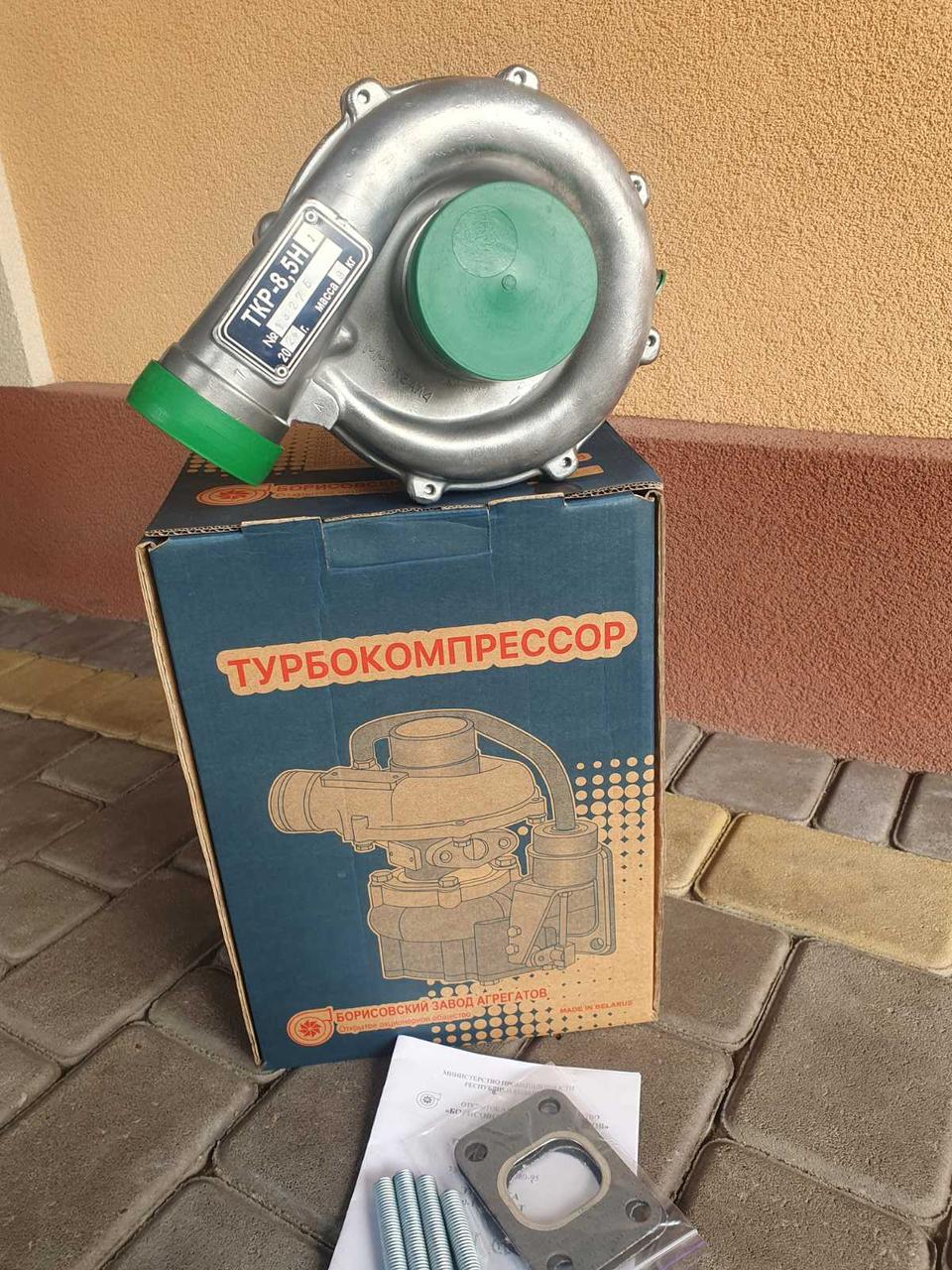

Турбіна ТКР 8.5H1 \ СМД-18Н, СМД-17Н

Турбіни ТКР 8.5H1 встановлюються на двигуни тракторів ДТ-75Н та його модифікацій, екскаваторів ЕО-4321В, тракторів-лісовозів ТЛТ-100. Сумісні з дизельними двигунами середньої та великої потужності КАМАЗ, ЯМЗ, МАЗ потужністю 150-350 к.с. Турбіни поставляються з необхідною експлуатаційною документацією, паспортом та гарантією.

Особливості та переваги турбіни ТКР 8.5H1

Колеса компресора мають діаметр 87/62 мм, колеса турбіни — 78/65 мм. Максимально можливий рівень підвищення тиску — 1,9. Завдяки використанню жароміцних матеріалів турбіна може експлуатуватися за температури газів до 650 °C.

Серед переваг турбіни варто відзначити високий ККД у межах 71%, а також грамотне поєднання різних матеріалів, які з одного боку роблять турбіну міцною, надійною та довговічною, з іншого — максимально знижують власну вагу.

Жароміцний чавун корпусу турбіни має високу корозійну стійкість. Для корпусу компресора використовується алюмінієвий сплав, за рахунок якого досягається легкість конструкції та високі показники теплопровідності. Для того, щоб крильчатка компресора мала невелику масу, при цьому зберігала міцність, використовуються алюмінієвий сплав. Така комбінація знижує інерційність та підвищує ефективність компресора.

Окремої уваги варті елементи кріплення конструкції турбіни ТКР 8.5H1 (гайки, болти). Вони виконуються з високоміцних сталей, що дозволяє використовувати турбіну при екстремальних температурах та навантаженнях.

Двигун: СМД-17Н / СМД-18Н / СМД-17Н05

Транспортний засіб:

- Трактор ДТ-75Н

- трактори ДТ-75Н і його модиф.

- Екскаватори ЕО-4321В.

- Трактори-лісовози ТЛТ-100

- ПХТ – 100

Маса (кг) 9,7

Кут розвороту -

Кут розвороту β° -

Діаметр колеса компресора (мм):  87/62

Діаметр колеса турбіни (мм):  78/65

Частота обертання валу ротора (об/хв): 64000

Максимальний рівень підвищення тиску: 1,9

Продуктивність кг/с (м3/год): 0,4

Допустима температура газів перед турбіною ° без огр. за часом:  650

Адіабатичний ККД компресора (max):  0,77-0,79

Ефективний ККД турбіни (max): 0,71
